Konfigurasi Membuat VLAN 2 Switch 1 Router Cisco Packet Tracer

November 16, 2017
Share:
Pertama buatlah topologi seperti dibawah ini!



Setelah itu beri IP pada semua PC










Selanjutnya, kita akan membagi pc tersebut ke dalam dua vlan yaitu vlan 50 dan vlan 60. Buka SWITCH 1 dan tuliskan :

Switch>en
Switch#
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 50
Switch(config-vlan)#name Iwan
Switch(config-vlan)#ex
Switch(config)#vlan 60
Switch(config-vlan)#name Putra
Switch(config-vlan)#ex
Switch(config)#
Switch(config)#int fa0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 50
Switch(config-if)#ex
Switch(config)#int fa0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 50
Switch(config-if)#ex
Switch(config)#int fa0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 60
 Switch(config)#int fa0/6
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 60

Lalu Buka SWITCH 2 untuk membagi pc tersebut ke dalam vlan yang sama pada SWITCH 1

Switch>en
Switch#
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 50
Switch(config-vlan)#name Iwan
Switch(config-vlan)#ex
Switch(config)#vlan 60
Switch(config-vlan)#name Putra
Switch(config-vlan)#ex
Switch(config)#int fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 50
Switch(config-if)#ex
Switch(config)#int fa0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 50
Switch(config-if)#ex
Switch(config)#int fa0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 60
Switch(config-if)#ex
Switch(config)#int fa0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 60

Langkah selanjutnya kita seting ROUTER 0 untuk memberi IP pada Gig0/0 dan Gig0/1

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int gigabitEthernet 0/0
Router(config-if)#ip add 192.168.20.1 255.255.255.0
Router(config-if)#no shut

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

Router(config-if)#ex
Router(config)#int gigabitEthernet 0/1
Router(config-if)#ip add 192.168.30.1 255.255.255.252
Router(config-if)#no shut

Lanjut Kemudian dilanjutkan dengan konfigurasi router seperti di bawah ini :
Router>
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int gigabitEthernet 0/1.50
Router(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1.50, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1.50, changed state to up

Router(config-subif)#encapsulation dot1Q 50
Router(config-subif)#ip add 192.168.50.135 255.255.255.128
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#int gigabitEthernet 0/1.60
Router(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0.60, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.60, changed state to up

Router(config-subif)#encapsulation dot1Q 60
Router(config-subif)#ip add 192.168.60.65 255.255.255.192
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#

Lanjut kita akan menghubungkan kedua Vlan dengan membuat konfigurasi Trunk di kedua switch
seperti di bawah ini:

Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int fa0/1(kabel yang menuju router)
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch(config-if)#ex
Switch(config)#
 Kemudian Kita akan memberi ip di servernya seperti gambar di bawah ini:


Buat juga DNS Nya

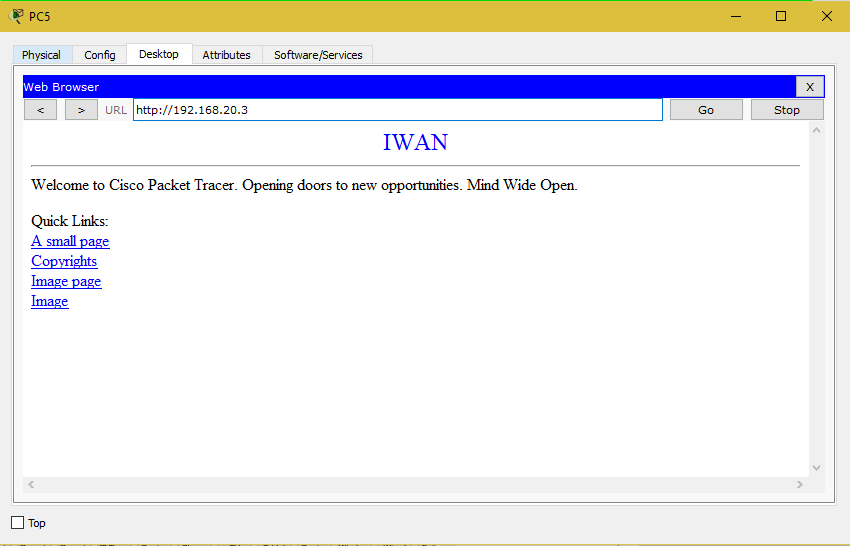

Jika sudah cek DNS nya dengan membuka web browser di pc dengan mengetikan IP atau Domain Nya yang telah di buat.
SELESAI.
